وال پست چیست و نحوه اجرایش به چه صورت است؟

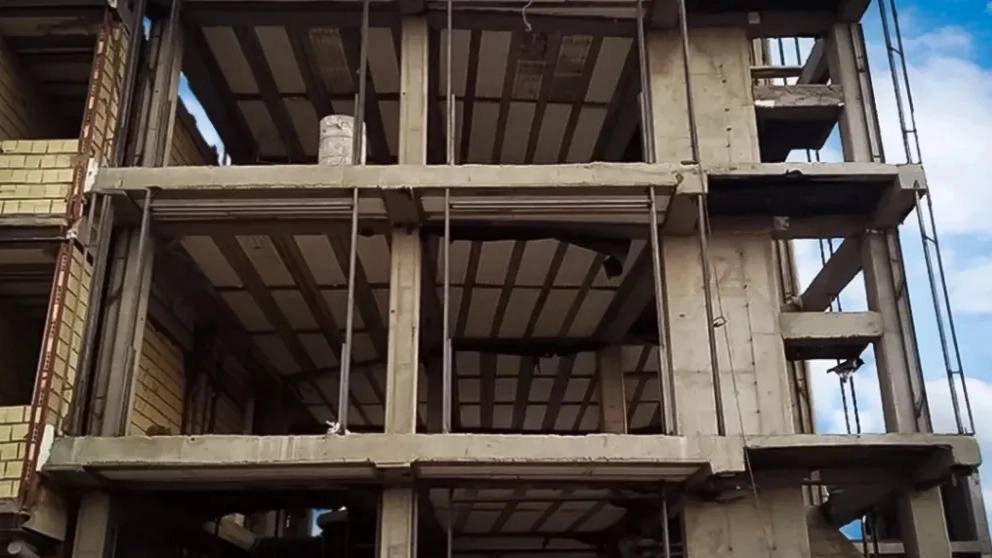

کلاف فلزی که در ساختمان های با اسکت بتنی و فلزی, دور دیوار ها گرفته شده در واقع همان وال پست است که برای مهار کردن و انتقال نیروهای دینامیکی مثل زلزله و باد به اسکت ساختمان تعبیه شده تا جلوی ریزش و آوار شدن دیوار را بگیرد.
عموما دو نوع وال پست داریم : “عمودی – افقی”

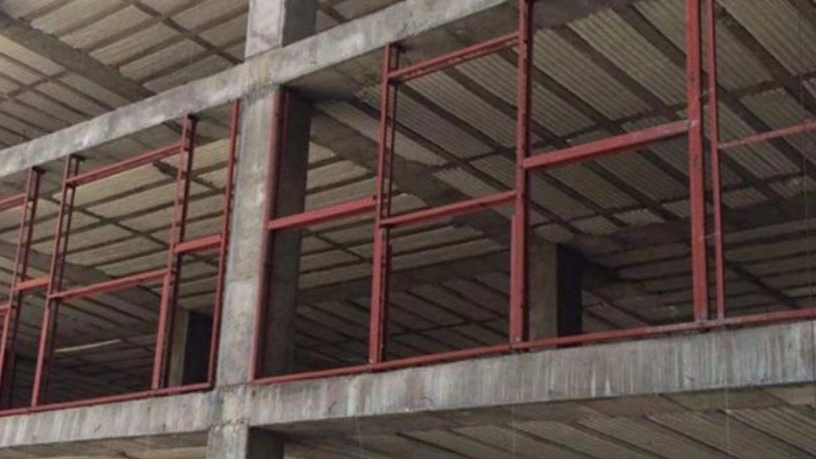

وال پست عمودی در سمت چپ و راست دیوار و وال پست افقی در قسمت بالای بازشو ها (نعل درگاه), جان پناه و … قرار میگیرد.
اتصال وال پست به تیر و ستون با چند روش مرسوم انجام میشود مثل اتصال با تسمه فلزی, کاشت میلگرد, پلیت گذاری قبل یا بعد از بتن ریزی.
اجرای والپست
اجرای والپست یکی از سوالاتی است که امروزه بسیاری از سازندگان میپرسند، که چرا باید از والپست و از محصولات مهار کننده استفاده کنیم ؟
در این بخش توضیجاتی درباره دلایل استفاده از والپست و نکات کلیدی و مهم آن خواهیم داد .
ﺷﺎﯾﺪ اﮔﺮ اﻣﺮوز ﺑﺨﻮاﻫﯿﻢ ﻣﻘﺪﻣﻪاي ﺑﺮاي اﻫﻤﯿﺖ اﺟﺮای واﻟﭙﺴﺖ و ﺷﺮح آن ﺑﯿﺎن ﮐﻨﯿﻢ،ﺻﺤﺒﺖ از زﻟﺰﻟﻪ ﮐﺮﻣﺎﻧﺸﺎه و ﻫﻤﺎﻧﻨﺪ آن ﻣﺴﺌﻠﻪاي ﮐﻠﯿﺸﻪاي و ﺗﮑﺮاري ﺑﺎﺷﺪ. ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﯾﻨﮑﻪ اﮐﺜﺮﯾﺖ ﺳﺎزﻧﺪﮔﺎن ﺳﺎﺧﺘﻤﺎن از اﺟﺮاي واﻟﭙﺴﺖ ﭼﺸﻢ ﭘﻮﺷﯽ ﻣﯽﮐﻨﻨﺪ و ﺷﻤﺎري از ﻣﻬﻨﺪﺳﺎن ﺷﺎﻏﻞ در اﯾﻦ ﺻﻨﻌﺖ ﻧﯿﺰ درك درﺳﺘﯽ از ﻓﻠﺴﻔﻪ و ﭼﮕﻮﻧﮕﯽ ﺟﺪاﺳﺎزي اﺟﺰاي ﻏﯿﺮ ﺳﺎزهاي ﺳﺎﺧﺘﻤﺎن ﻧﺪارﻧﺪ،در اﯾﻦ ﻣﻘﺎﻟﻪ ﺳﻌﯽ دارﯾﻢ ﺗﺎ ﺑﺎ ادﺑﯿﺎﺗﯽ ﻣﺘﻔﺎوت ﺑﻪ ﺑﺮرﺳﯽ اﯾﻦ ﻣﻮﺿﻮع ﺑﭙﺮدازﯾﻢ ﮐﻪ اﺳﺎﺳﺎ واﻟﭙﺴﺖ ﭼﯿﺴﺖ و ﭼﺮا ﻣﻬﺎر دﯾﻮارﻫﺎ و ﺟﺪاﺳﺎزي آﻧﻬﺎ از ﻗﺎبﻫﺎي ﺳﺎزهاي ﻣﺴﺌﻠﻪ اي ﭘﺮ اﻫﻤﯿﺖ ﻣﯽﺑﺎﺷﺪ.
دلایل اجرای والپست
اﺑﺘﺪا ﺑﯿﺎﯾﯿﺪ ﺑﺎ ﻣﻔﻬﻮم ﺳﺎﺧﺘﻤﺎن اﯾﻤﻦ آﺷﻨﺎ ﺷﻮﯾﻢ. ﯾﮏ ﺳﺎﺧﺘﻤﺎن ﻫﻨﮕﺎﻣﯽ اﯾﻤﻦ ﻧﺎﻣﯿﺪه ﻣﯽﺷﻮد ﮐﻪ ﻣﻮارد زﯾﺮ ﭘﺲ از وﻗﻮع زﻟﺰﻟﻪ در آن ﺑﺪون آﺳﯿﺐ ﺑﺎﻗﯽ ﺑﻤﺎﻧﺪ:
اﻓﺮادي ﮐﻪ در آن ﺳﺎﺧﺘﻤﺎن ﺣﻀﻮر دارﻧﺪ.
وﺳﺎﯾﻞ، ﺗﺠﻬﯿﺰات و ﺳﺮوﯾﺲﻫﺎي اراﺋﻪ ﺷﺪه ﺗﻮﺳﻂ ﺳﺎﺧﺘﻤﺎن
در ﺻﻮرﺗﯽ اﯾﻤﻨﯽ اﻓﺮاد ﺣﺎﺿﺮ در ﯾﮏ ﺳﺎﺧﺘﻤﺎن ﺗﺎﻣﯿﻦ ﻣﯽﺷﻮد ﮐﻪ اﻋﻀﺎي ﺳﺎزهاي ﻗﺎدر ﺑﻪ ﺣﻔﻆ ﯾﮑﭙﺎرﭼﮕﯽ ﺧﻮد ﺑﻮده و ﺗﻤﺎم و ﯾﺎ ﺑﺨﺸﯽ از ﺳﺎزه دﭼﺎر ﻓﺮورﯾﺰش ﻧﺸﻮﻧﺪ.
مطابق با پیوست ششم استاندارد 2800 درصورتی که طول دیوار از 4 متر در دیوارهای داخلی و خارجی بیشتر شود، از عضو قائم (وادار) با مقطع فولادی یا بتنی به‌عنوان تکیه‌گاه جهت مهار خارج از صفحه دیوار و اجزای مسلح کننده آن استفاده میشود.
همچنین در دیوارهای با ارتفاع بیش از 3.5 متر باید با استفاده از عضو افقی (تیرک) با مقطع فولادی یا بتنی ارتفاع آزاد دیوار را کاهش داد.
برخی از مهندسین مطابق مبحث 8 مقررات ملی ساختمان معتقد هستند که در دیوارهای داخلی با طول کمتر از 1.5 متر، می‌توان از اجرای وادار انتهایی صرف‌نظر کرد.
والپست را بیشتر بشناسید
واﻟﭙﺴﺖ ﯾﮏ اﻟﻤﺎن ﻏﯿﺮ ﺳﺎزهاي و در واﻗﻊ ﯾﮏ ﺳﯿﺴﺘﻢ ﻣﻬﺎر دﯾﻮارﻫﺎي ﻏﯿﺮﺳﺎزهاي اﺳﺖ ﮐﻪ ﻣﻮﺟﺐ ﮐﻨﺘﺮل ﺧﺮاﺑﯽ دﯾﻮار در ﻫﻨﮕﺎم وﻗﻮع زﻟﺰﻟﻪ ﻣﯽﺷﻮد.اﺟﺮای واﻟﭙﺴﺖ در ﺳﺎﺧﺘﻤﺎنﻫﺎ ﻣﺤﺪود ﺑﻪ ﭼﻨﺪ ﺳﺎل اﺧﯿﺮ ﺑﻮده ﮐﻪ ﻋﺪم درك درﺳﺖ از ﭼﺮاﯾﯽ و ﭼﮕﻮﻧﮕﯽ اﺟﺮاي آن از ﻧﻘﺎط ﺿﻌﻒ اﺻﻠﯽ آن ﻣﯽﺑﺎﺷﺪ.اﻣﺎ ﺳﻮال اﺻﻠﯽ اﯾﻨﺠﺎﺳﺖ ﮐﻪ ﻫﺪف اﺻﻠﯽ از اﺟﺮای واﻟﭙﺴﺖ ﭼﯿﺴﺖ و اﺳﺎﺳﺎ واﻟﭙﺴﺖ ﭼﻪ ﻣﺰﯾﺘﯽ را ﺑﻪ ﺳﺎﺧﺘﻤﺎن اﺿﺎﻓﻪ ﺧﻮاﻫﺪ ﮐﺮد.
در ﺟﻮاب ﺑﺎﯾﺪ ﮔﻔﺖ ﻫﺪف از اﺟﺮای واﻟﭙﺴﺖ ﺟﻠﻮﮔﯿﺮي از ﺗﻐﯿﯿﺮ ﺷﮑﻞ ﺧﺎرج از ﺻﻔﺤﻪي دﯾﻮارﻫﺎي ﻏﯿﺮﺳﺎزهاي و آزادﺳﺎزي ﻧﯿﺮوﻫﺎي ﻣﻮازي ﺻﻔﺤﻪ دﯾﻮار ﺑﺮاي ﺟﻠﻮﮔﯿﺮي از وارد ﺷﺪن ﻧﯿﺮوي دﯾﻮار ﺑﺮ اﻟﻤﺎنﻫﺎي اﺻﻠﯽ ﺳﺎزه ﯾﻌﻨﯽ ﺗﯿﺮ و ﺳﺘﻮن ﻣﯽﺑﺎﺷﺪ.
ﺑﺮاي درك ﺑﻬﺘﺮ اﯾﻦ ﻣﻔﻬﻮم اﺑﺘﺪا ﺑﺎﯾﺪ ﻣﻬﻢﺗﺮﯾﻦ اﺟﺰای ﻏﯿﺮﺳﺎزهاي در ﺳﺎﺧﺘﻤﺎن ﯾﻌﻨﯽ ﻣﯿﺎﻧﻘﺎبﻫﺎ و ﺗﯿﻐﻪﻫﺎ را ﺑﺸﻨﺎﺳﯿﻢ.
ﻣﯿﺎﻧﻘﺎبﻫﺎ ﺷﺎﻣﻞ دﯾﻮارﻫﺎي ﺟﺪاﮐﻨﻨﺪهاي ﻫﺴﺘﻨﺪ ﮐﻪ ﺑﯿﻦ دﻫﺎﻧﻪاي از ﯾﮏ ﻗﺎب ﺳﺎزهاي (دو ﺳﺘﻮن و ﯾﮏ ﺗﯿﺮ) اﺟﺮا ﺷﺪه و ﺗﯿﻐﻪﻫﺎ ﺑﻪ دﯾﻮارﻫﺎي ﺧﺎرج از ﻗﺎب ﮐﻪ ﺟﻬﺖ ﺟﺪاﺳﺎزي ﻓﻀﺎي ﻣﻌﻤﺎري ﺑﮑﺎر ﻣﯽروﻧﺪ ﮔﻔﺘﻪ ﻣﯽﺷﻮد.ﻫﻤﭽﻨﯿﻦ ﻣﯿﺎﻧﻘﺎبﻫﺎ ﻧﯿﺰ ﺑﺎﯾﺴﺘﯽ از ﺗﯿﻐﻪﻫﺎ ﺟﺪاﺳﺎزي ﺷﻮﻧﺪ.
ارﺗﻔﺎع ﻣﯿﺎﻧﻘﺎبﻫﺎ ﻋﻤﻮﻣﺎ ﺑﺮاﺑﺮ ﺑﺎ ﻓﺎﺻﻠﻪي ﺧﺎﻟﺺ ﮐﻒ ﻃﺒﻘﻪ ﺗﺎ زﯾﺮ ﺗﯿﺮ ﻓﻮﻗﺎﻧﯽ آن ﻣﯽﺑﺎﺷﻨﺪ و اﯾﻦ در ﺻﻮرﺗﯽ اﺳﺖ ﮐﻪ ارﺗﻔﺎع ﺗﯿﻐﻪﻫﺎ ﮐﻒ ﺳﺎزهاي ﺗﺎ زﯾﺮ ﺳﻘﻒ اداﻣﻪ ﭘﯿﺪا ﻣﯽﮐﻨﻨﺪ.ﻫﻤﭽﻨﯿﻦ ﺿﺨﺎﻣﺖ ﻣﺼﺎﻟﺢ ﺑﻨﺎﯾﯽ ﻣﯿﺎﻧﻘﺎبﻫﺎ از ﺗﯿﻐﻪﻫﺎ ﺑﯿﺸﺘﺮ ﻣﯽﺑﺎﺷﺪ.
اﯾﻦ دو ﻋﺎﻣﻞ ﻣﺘﻔﺎوت ﺑﻮدن ارﺗﻔﺎع و اﺑﻌﺎد ﻣﺼﺎﻟﺢ ﺑﺎﻋﺚ اﺧﺘﻼف در ﻣﻘﺎدﯾﺮ ﺗﻐﯿﯿﺮ ﻣﮑﺎن ﻧﺴﺒﯽ اﯾﻦ دو اﻟﻤﺎن ﻏﯿﺮﺳﺎزهاي ﺷﺪه ﮐﻪ ﻣﺎ را ﻣﻠﺰوم ﺑﻪ ﺟﺪاﺳﺎزي آنﻫﺎ از ﯾﮑﺪﯾﮕﺮ ﻣﯽﮐﻨﺪ.
